Atenção com os Fusiveis

Ir à página : 1, 2, 3  Seguinte

Ver o tópico anterior Ver o tópico seguinte Ir em baixo  Mensagem [Página 1 de 3]

#1
 Marcos-CWB


Administrador
Administrador
Galera,

quero deixar aqui um alerta para quando voces identificarem algum fusivel queimado no carro. Nunca coloquem um fusivel mais forte do que o que queimou pois é altamente arriscado.

Ex: se queimou um fusivel vermelho de 10amp não substitua ele por um azul de 15amp pois, embora o equipamento volte a funcionar, isso permitirá passar mais energia podendo queima-lo mais tarde.
O ideal é substituir SEMPRE por outro fusivel de igual amperagem (AMP).

Para se ter acesso a central de fusiveis do Ecosport é necessario puxar esta capa localizada abaixo do volante com bastante cuidado para não risca-la (ela é apenas encaixada):


Aqui está a central de fusiveis:


Este é o modelo padrão de fusivel usado nos nossos carros:

#2
 brunholi


Membro
Membro
eswtou estudando esses fusiveis...

todas as lampadas internas...(teto frente, teto passageiro, teto fundo e porta malas não estão funcionando.

acabei de comprar as lampadas e nada ainda.

valeu pelo post

#3
 Marcos-CWB


Administrador
Administrador
veja se o fusivel numero 13 está ok = "luz de cortesia", deve ser este.

#4
 brunholi


Membro
Membro
vou olhar assim que chegar em casa.

obrigado
valeu

#5
 leogon


Iniciante
Iniciante
Bom dia a todos, comprei um Ecosport mas ele não veio com manual, está aquecendo topando o ponteiro, o ventilador não dispara. Vou levar a um eletricista mas gostaria antes de conferir os fusíveis eu mesmo, na verdade não sei se é isto mesmo. Procurei o esquema na tampa dos fusíveis e nada.

Alguém têm o mapa dos fusíveis?

Obrigado,

Leonardo

#6
 Marcos-CWB


Administrador
Administrador
Leonardo, qual é o ano de fabricação do seu carro ? qual é o motor ? 1.6 ou 2.0 ? gasolina ou flex?

Considerando que o seu carro seja à gasolina e ano 2006 ou mais antigo: o fusivel que voce deve checar é o numero 30,
veja o que diz o manual:

FUSIVEL 30 / CAPACIDADE 15 AMPERES:
SENSORES DE CONTROLE ELETRONICO DO MOTOR / VENTOINHA DE ALTA E BAIXA VELOCIDADE / AR CONDICIONADO.


Veja a tabela de reles e fusiveis do Ecosport (localizado abaixo do volante do lado esquerdo):

#7
 leogon


Iniciante
Iniciante
Obrigado pelo esquema. Levei ao eletricista hj a tarde, era um contato que fica na parte inferior dianteira, antes do ventilador. Ele passou um limpa contato e pronto.

Valeu pessoal

#8
 Alancleyton


Membro Jr
Membro Jr
Olá amigos.. Tô com um problema no meu carro:

Hoje aconteceu pela 2ª vez de o carro parar totalmente do nada.. só funciona som, piscas e etc.. mas ligar que é bom, de jeito nenhum! Da 1ª vez, cerca de 3 semanas atrás.. aconteceu isso, e chamei um mecânico/eletricista.. e ele trocou os fusiveis.. nessa 2ª vez.. como eu já sabia do que se tratava.. fiz eu mesmo a troca dos fusiveis.. são eles: F8 e F9. Ignição e Motor de Partida respectivamente. Alguem já passou por isso? Saberia me informar o que pode estar causando a queima destes fusíveis? Queria ter uma idéia do que seja.. pra não ser passado pra trás pelos "auto-eletricistas". Sem contar que é um problema muito incômodo.. pois o carro para do nada.. no meio do trânsito.

Agradeço desde já.

#9
 Marcos-CWB


Administrador
Administrador
para o fusivel queimar constantemente tem 3 causas:

1° algum fio desencapado que fica encostando em outro ou na lataria e causa curto-circuito queimando o fusivel
2° sobre carga de energia passando pelo fusivel e fazendo ele queimar
3° algum problema no circuito que o fusivel protege, no seu caso algum problema no motor de partida ou cilindro de ignição


abraço e boa sorte

#10
 dkclaas


Iniciante
Iniciante
Pessoal eu tenho uma ecosport xlt 05 flex. No manual lá na parte dos fusiveis esta tudo errado.
Pois fui instalar um rastreador gps, e diz para achar o fusivel da bomba de gasolina, e no manual fala um lugar, e acaba desligando outra funçao exemplo FAROL... nada ve. E eu vi que tem no manual parte GASOLINA E FLEX e os 2 nao batem com os fusiveis.
Pq será que o manual ta errado? tem como alguem consegui o manual certo do modelo da minha eco?

#11
 ammauricio


Moderador
Moderador
vc verificou se o que vc olhou foi o modelo exato do seu carro?? no meu manual tem 4 modelos de caixa de fusivel!! 1.6, 2.0, 2.0aut e 2.0 4wd




...Porque as pessoas loucas o bastante para acreditar que podem mudar o mundo, são as que o mudam. Jack Kerouac
STAY HUNGRY, STAY FOOLISH.

#12
 dkclaas


Iniciante
Iniciante
O meu manual só tem 2 modelos GASOLINA E FLEX. nao tem assim por modelos 1.6 e 2.0 ...

#13
 ammauricio


Moderador
Moderador
muito estranho!! qual ano/modelo do seu? e qual modelo/motor??




...Porque as pessoas loucas o bastante para acreditar que podem mudar o mundo, são as que o mudam. Jack Kerouac
STAY HUNGRY, STAY FOOLISH.

#14
 dkclaas


Iniciante
Iniciante
Ecosport XLT 2005 FLEX 1.6. Preciso só da tabela de fusiveis correta.

#15
 ammauricio


Moderador
Moderador

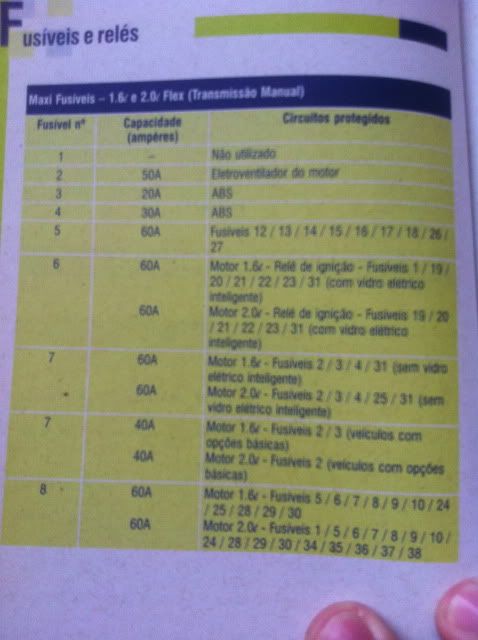

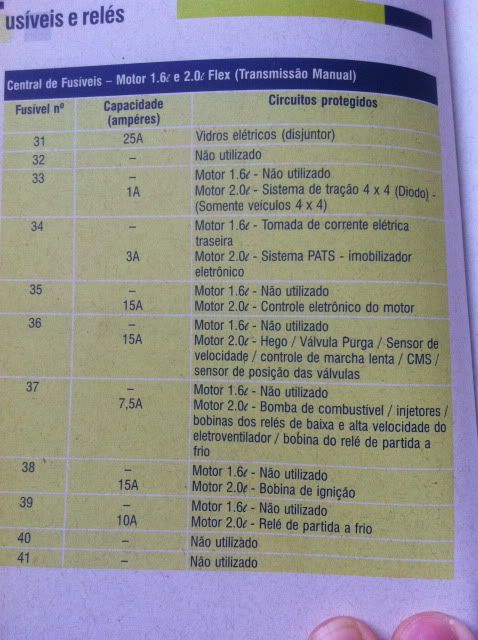

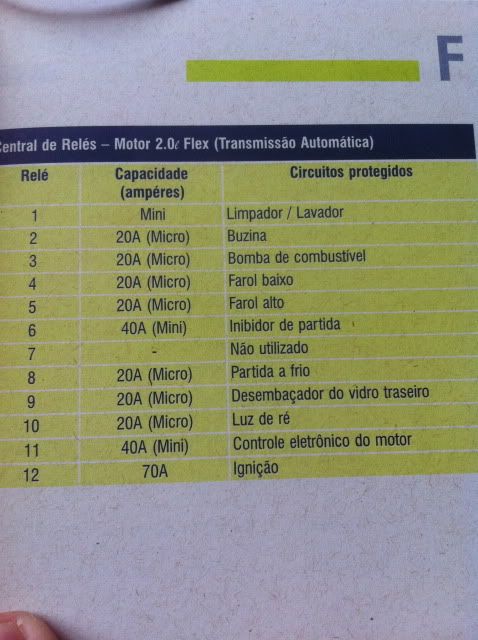

Galera segue o que diz o manual da 2011. verifiquem pra mim, quem tem a mais antiga se é igual. e se for por favor cloquem a de voces.
Vlw!

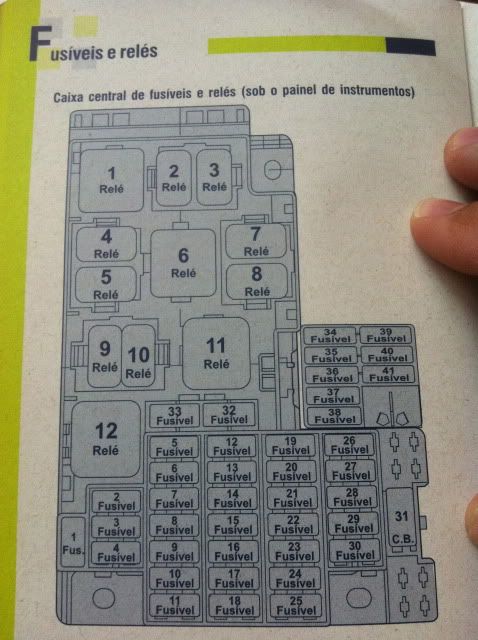

Disposição da caixa de fusiveis!


























...Porque as pessoas loucas o bastante para acreditar que podem mudar o mundo, são as que o mudam. Jack Kerouac
STAY HUNGRY, STAY FOOLISH.

#16
 Marcos-CWB


Administrador
Administrador

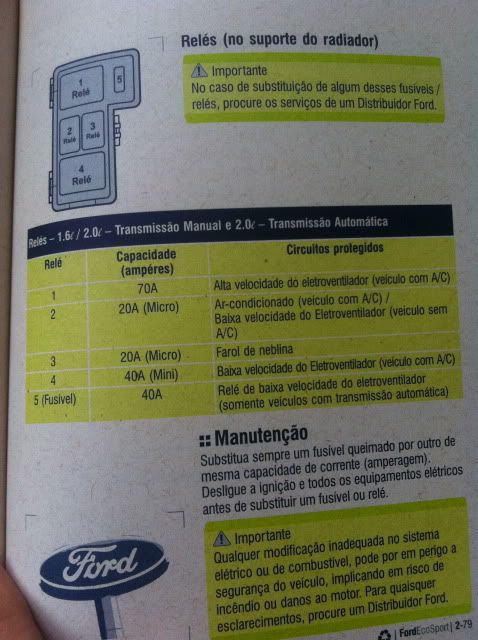

otimo trabalho Ammauricio, gostaria se for possivel de uma foto desses reles no "suporte do radiador"
que até hoje eu não consegui enxergar no motor do meu carro hehehehe

#17
 ammauricio


Moderador
Moderador
vou providenciar!! hehehehe nem sei se no meu tem!! nunca procurei, mas vou procurar e se tiver posto aqui!!!




...Porque as pessoas loucas o bastante para acreditar que podem mudar o mundo, são as que o mudam. Jack Kerouac
STAY HUNGRY, STAY FOOLISH.

#18
 kentakk


Diamond Sênior
Diamond Sênior
Alguem sabe onde encontro os terminais dos fusiveis (maxi-fusiveis) que fica ao lado da bateria? pois estou pensando em colocar alguns acessorios e gostaria de colocar uns fusiveis a mais onde tiver sobrando espaço. E onde encontro este tipo de fusivel.

#19
 ammauricio


Moderador
Moderador
Do lado da bateria!! kkkkkk nessa caixinha preta fina q tem do lado da bateria!!








...Porque as pessoas loucas o bastante para acreditar que podem mudar o mundo, são as que o mudam. Jack Kerouac
STAY HUNGRY, STAY FOOLISH.

#20
 ammauricio


Moderador
Moderador
Marcos não consegui localizar os reles não!! deve ser por baixo do carro, ou tirando o pará-choque!! vou na css agora a tarde, e se tiver alguma novidade coloco por aqui!!




...Porque as pessoas loucas o bastante para acreditar que podem mudar o mundo, são as que o mudam. Jack Kerouac
STAY HUNGRY, STAY FOOLISH.

#21
 kentakk


Diamond Sênior
Diamond Sênior
ammauricio escreveu:Do lado da bateria!! kkkkkk nessa caixinha preta fina q tem do lado da bateria!!






Nao ammauricio. Nao eh esse fusivel amarelo. Ao lado deste tem uma tampinha comprida queembaixo dela tem mais fusivies. Levante a tampa e de uma olhada.

#22
 ammauricio


Moderador
Moderador
Foi o que falei, na caixinha preta comprida!! o amarelo tem no meu devido ao som!! os fusíveis ao lado da bateria esta na caixa preta fina! bastas tirar a tampa com cuidado para não quebrar!!




...Porque as pessoas loucas o bastante para acreditar que podem mudar o mundo, são as que o mudam. Jack Kerouac
STAY HUNGRY, STAY FOOLISH.

#23
 kentakk


Diamond Sênior
Diamond Sênior
ammauricio escreveu:Foi o que falei, na caixinha preta comprida!! o amarelo tem no meu devido ao som!! os fusíveis ao lado da bateria esta na caixa preta fina! bastas tirar a tampa com cuidado para não quebrar!!

Entao eu procuro os terminais para poder colocar mais fusiveis la dentro. Onde encontro?

#24
 ammauricio


Moderador
Moderador

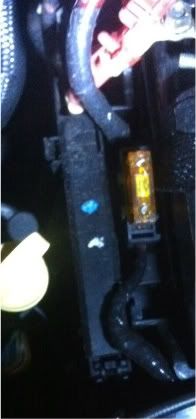

acho que o que vc ta falando, é q nem nos golf/A3´s, q tinha em cima da bateria, uma caixa de fusiveis, onde tinha como colocar mais fusiveis para alimentar som, e outros acessórios, como xenon e blablabla. na eco não tem espaço sobrando. Tanto q o meu fusivel do som, ficou do lado de fora como pode ver na foto!!




...Porque as pessoas loucas o bastante para acreditar que podem mudar o mundo, são as que o mudam. Jack Kerouac
STAY HUNGRY, STAY FOOLISH.

#25
 efemota


Administrador
Administrador
ammauricio aproveitando as suas fotos, por onde você passou o fio de alimentação do som (fusível amarelo no seu caso)?

Poderia tirar uma foto do capô aberto, e mostrar o trajeto do fio, e depois uma foto por onde o fio está passando para dentro do carro (esta foto bem de perto, rs!). Vlw.

Fernando
